Áp dụng:

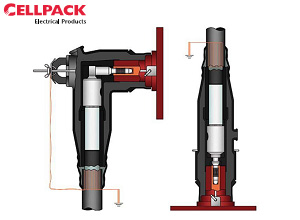

Đầu cáp Elbow CWS 250A và đầu cáp thẳng Straight CGS 250A phù hợp để đấu nối cho cáp ngầm trung thế cách điện bằng PVC, PE, XLPE, EPR với thiết bị và Máy biến áp có Bushing Type A (EN 50180, EN 50181 và DIN 47636). Sử dụng đầu cốt có ốc tự đứt khi đủ lực siết chặt cho một dải tiết diện cáp, phù hợp đấu nối cho cả cáp đồng và cáp nhôm.
Cấp điện áp:
6/10 (12) 12.7/22 (24) kV
Tiêu chuẩn thử nghiệm:
- Đầu cáp Plug-in được thử nghiệm theo CENLENEC HD 629.1.
- Đầu cốt có ốc đứt được thử nghiệm theo EN/IEC 61238 -1
|
Mã hiệu sản phẩm |
12kV Q mm2 |
24kV Q mm2 |
Ø 1 mm |
|
CWS 250 A 24 KV 16-95/EGA |
50 - 95 |
16 - 95 |
14.7 |
|
CWS 250 A 24 KV 70-150/EGA |
120 - 150 |
70 - 150 |
19.9 |
|
CGS 250 A 24 KV 25-95/EGA |
50 - 95 |
25 - 95 |
14.7 |
|
CGS 250 A 24 KV 70-150/EGA |
120 - 150 |
70 - 150 |
19 |
Q = Tiết diện cáp
Ø 1 = đường kính tối thiểu lớp cách điện của cáp sau khi gỡ bỏ lớp băng bán dẫn.
